スナップアイドル

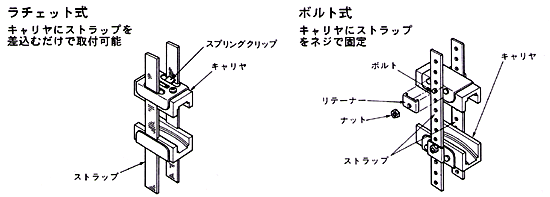

スナップアイドルはチエンのたるみを調整するテンショナーの一種です。チエンのリンクプレートを特殊樹脂製の
「キャリヤ」ではさみ込みたるみを調整します。なお、下図に示すように「ラチェット式」と「ボルト式」の
二通りがあります。
寸法
●キャリアの寸法



ラチェット式キャリア寸法表　　　（単位：mm）
ラチェット式キャリア
サイズ
A
B
C
D
E
SI-35N
15.8
28.5
33.5
63.5
25.4
SI-40N
23.8
39.6
44.7
76.2
25.4
SI-50N
28.5
44.4
49.5
88.9
25.4

ボルト式キャリア


ボルト式キャリア寸法表　　　（単位：mm）

サイズ
A
B
C
D
E
SI-40
23.8
39.6
71.4
76.2
25.4
SI-50
28.5
44.4
76.2
88.9
25.4
SI-60
34.9
50.8
82.6
101.6
25.4
SI-80
44.4
60.2
95.0
114.3
25.4
SI-100
52.3
68.2
106.3
127.0
31.8
SI-120
68.2
87.3
125.4
139.7
38.1
SI-140
68.2
87.3
125.4
139.7
38.1
SI-160
79.3
98.4
136.5
165.1
38.1
●ストラップの寸法

ラチェット式

シングルピン式



ストラップ寸法表　　　（単位：mm）
サイズ
A
B
C
D
E
F
ラチェット式
 19.1 406.4 3.2 - -
-
SI-40〜60
25.4
406.4
4.7
7.4
-
-
SI-80〜120
38.1
406.4
6.4
7.4
12.7
-
SI-140〜160
76.2
406.4
6.4
7.4
12.7
38.1
デュアルピン式
