| 仕様 |

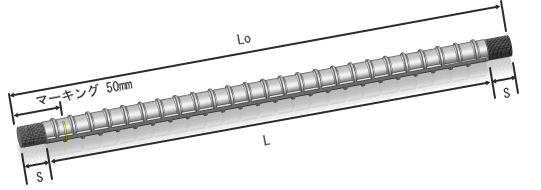

| HBJ ボルト |
 |
| HBJボルト |
鉄筋の呼び d |
ねじの呼び d1 |
全長 Lo |
ねじの長さ S |
定着長さ L |
材質 |
|
D22−M22
|
D22
|
M22
|
500 |
23 |
20d以上 |
SD345
|
|
D25−M24
|
D25
|
M24
|
560 |
24 |
SD345
|
|
|
D29−M27
|
D29
|
M27
|
650 |
27 |
SD390
|
|
|
D19−W3/4
|
D19
|
W3/4
|
435 |
21 |
SD345
|
|
|
D22−W7/8
|
D22
|
W7/8
|
500 |
23 |
SD345
|
|
|
D25−W1
|
D25
|
W1
|
560 |
25 |
SD345
|
| HBJ
ナット |
 |
| ねじの呼び d1 |
高さ h |
二面幅 Bn |
対角距離 On |
|
M22
|
18 |
32 |
37.0
|
|
M24
|
19 |
36 |
41.6
|
|
M27
|
22 |
41 |
47.3
|
|
W3/4
|
16 |
32 |
37.0
|
|
W7/8
|
18 |
35 |
40.0
|
|
W1
|
20 |
41 |
47.3
|
|
